描述

螺紋插裝式液控單向閥，用于單向截止或負載保持油路。減壓功能鎖定在一個可控范圍內，減少高壓控制油路耗能高和單向閥反向?qū)〞r(shí)液壓沖擊大的問題。

工作原理

允許油液從 ② 流向 ① ，同時截止油液反向流動。當 ③ 處壓力達到一定值時，有少量油液從將從 ① 流向 ②，從而減輕作用在①口上的負荷壓力，隨著符合壓力的減小，開啟主級所需的先導壓力也會降低，當達到足夠大時，油液將完全從 ① 流向 ②。
該單向閥的減壓比為 25:1，液控比為 3:1。在靜態或無負載的情況下，彈簧壓力確保閥口關閉。
注：在計算先導壓力時，端口②上的任何背壓都將導致該壓力 1:1 增加。

特點

特性

螺紋插裝式液控單向閥，用于單向截止或負載保持油路。減壓功能鎖定在一個可控范圍內，減少高壓控制油路耗能高和單向閥反向?qū)〞r(shí)液壓沖擊大的問題。

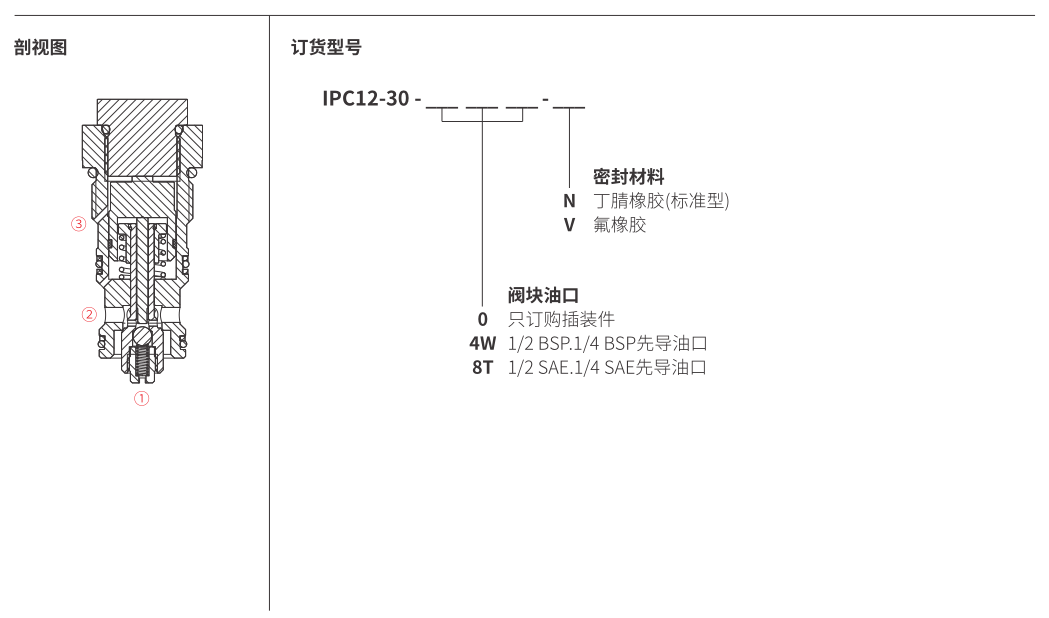

符號

材料
