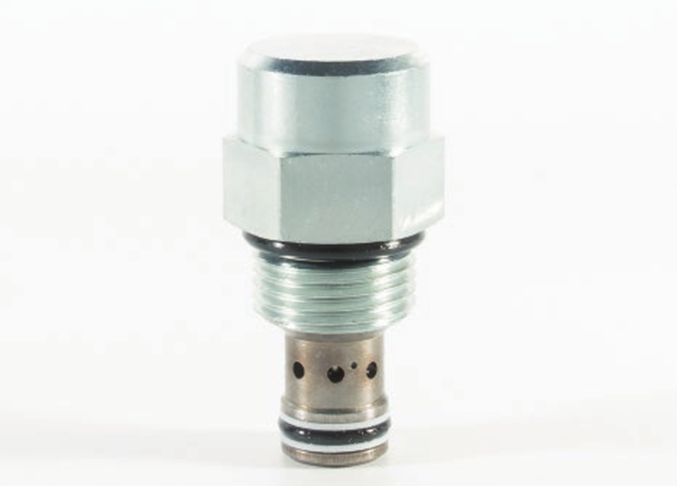

描述

螺紋插裝式，固定節流孔，壓力補償型流量調節閥 ( 節流型 )。

工作原理

保持從 ② 流出的流量恒定而不受 ② 口下游回路的負載壓力變化影響。固定控制節流孔出廠時按客戶流量規格預置。當通過閥的液流在控 制節流孔產生的壓力差超過5.5bar(80psi) 時，閥開始響應負載變化，在 7.6~240bar(110~3500psi) 的壓力范圍內，可以維持精確的流量。反向液流 ( 從 ② 流向 ① ) 通過控制節流孔，沒有補償。

特點

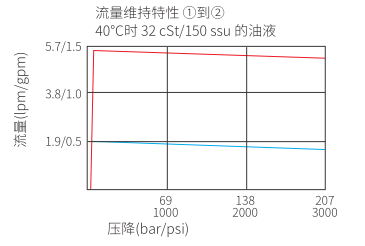

特性

螺紋插裝式，固定節流孔，壓力補償型流量調節閥 ( 節流型 )。

符號

材料
