不要停留在壓力表的朝代

來源：蕪湖贏諾液壓科技有限公司發布時間：2021-10-19 14:38:00 點擊：

如所周知，要了解液壓元件的液壓性能、液壓系統的壓力流量狀況，必須使用測量?jī)x器。使用壓力表測量壓力，已有上百年的歷史了。優點是成本低、可直讀，無中間環節。使用壓力表的局限性：

1)動態性能差(低于 10Hz);

2)一晃而過，過程沒有記錄，無法深入分析;

3)信息傳遞只能靠不精確的語言描述，口說無憑。

而使用記錄性壓力測量?jī)x，例如“液壓萬用表”(詳見參考文獻[1])，就可以避免壓力表的局限性：

1)現代壓力測量傳感器的動態性能已高于 5000Hz，足以抓住一般液壓元件系統的壓

力瞬變，然后從容地分析。

2)信息可客觀地?zé)o損失地，甚至在使用不同語言的地區間傳遞、交流、分析、探討。

1 1. . 學 會 使用記錄性測 量儀，好處多多

實例 1，電液比例閥控制馬達

生產廠 B 希望用他們制造的閥取代 A 制造的閥。在一個應用場合，B 閥換上去之后，用戶單位點檢員感覺到 B 閥與 A 閥性能有差別，也提供了不同的壓力表讀數。B廠 3 次派人前往，由于沒有使用記錄性測量?jī)x，都沒解決問題。

筆者受邀前往考察，在馬達兩邊原設置壓力表處設置了壓力傳感器，使用記錄性測量?jī)x，在同樣的操作工況下分別記錄了使用兩閥的壓力狀況。根據測試結果對比(圖 2)，可以清晰地看出，在同樣的驅動電流下，進口壓力 p A ，B 閥低于 A 閥;出口壓力 p B ，B 閥高于 A 閥。當這一測試結果通過電子郵件發到 B 廠后，領導和相關技術人員立刻就明白了問題出在哪里，從而可以做出相應的改進，做到與 A 閥性能基本一致。

實例 2，B 泵取代 A 泵

兩個恒壓泵，并聯在一起通過換向閥為液壓缸供油(圖 3)。B 廠制造的泵已經安裝使用幾個月了，但用戶還是擔心 B 泵可能由于響應慢而影響使用。筆者在原壓力表處安上壓力傳感器，請用戶分別啟動各泵，記錄下切換到工作位，液壓缸移動過程壓力的變化，把這兩個過程用數據處理軟件拼到一張圖上(圖 4)?？梢郧逦乜闯?，在切換到工作位時，B 泵變量機構的響應快于 A 泵，因此壓力下降較少，能夠維持較 A 泵高的壓力。證明了在這個場合，用戶的擔心是多余的。在這個應用場合，壓力持續在變化。雖然在 16s 至 21s 期間，變化不很快，使用壓力表觀察，也許還能勉強獲得一些感覺，但在 11s 至 12.5s 期間，用壓力表就不可能抓到壓力的變化。

筆者自從 1990 年到德國工廠工作就開始使用記錄性測量?jī)x，輔助解決了很多很多技術問題。而考察過的歐洲多個液壓元件系統生產廠，在那個年代出廠試驗與售后服務也就都使用記錄性測試儀了。所以，筆者認為，是否會使用記錄性測試儀，可以作為衡量液壓企業技術水平高低的一個量規。

- 無論進口了多少昂貴的加工機床，如果至今還沒有快速的記錄性的測試儀，還是靠壓力表在工作。還不能自己測試產品的性能曲線，產品說明書上只能抄襲國外。作為液壓企業，它只能算低水平的。

- 一個企業，如果有記錄性測試儀，也有幾個人會用，也有人能大致讀懂測試曲線，可以算是中水平的。

- 如果出廠試驗、售后服務人員普遍會使用記錄性測試儀采集數據，有一批技術“大拿”能就測試記錄做出分析，展開討論，這種企業才能算真正高水平的。

- 如果能通過數字仿真再現測試結果，那就是高水平的研究了。

現在，由于電子技術的發展，歐元下跌，即使德國生產的記錄性測試儀(液壓萬用表)最簡單的配置在中國的銷售價已不到 2 萬元了。所以，置購費用對國內大多數企業而言，應該已不是障礙了。買儀器容易，然而，這僅是第一步。沒有測試儀是低技術水平。有了測試儀不會用，還是低技術水平。難在使用。因?yàn)檫@需要理論聯系實際，對液壓技術有相當?shù)男扌?。學習使用測試儀，借此提高技術水平，能分析測試結果，讓曲線說話，才是更重要的。一位德國工程師告訴筆者，他們?yōu)榭蛻籼峁┑娜滓簤合到y(tǒng)在組裝后都要進行測試，然后根據測試結果進行分析、改進、存檔。

測試結果，綜合性很強，但也很復雜，需要有很豐富的經驗才能讀懂分析。而且實際工作場合常常是非常惡劣的，可供測試的時間也常常十分有限。所以應該先在自己的試驗臺上從簡單的液壓回路開始學習。見微知著，一滴水也可以折射出太陽的光芒。

從簡 單做起，見 微知著

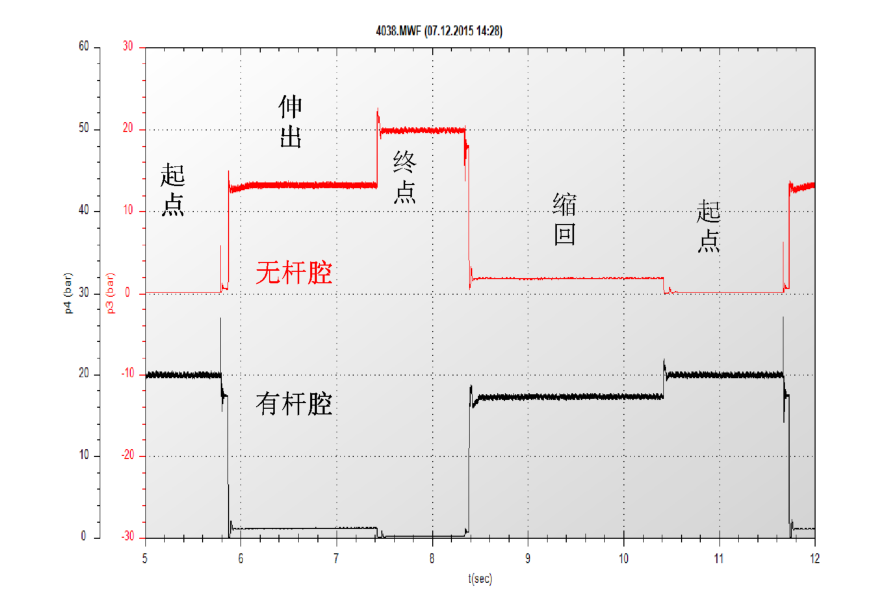

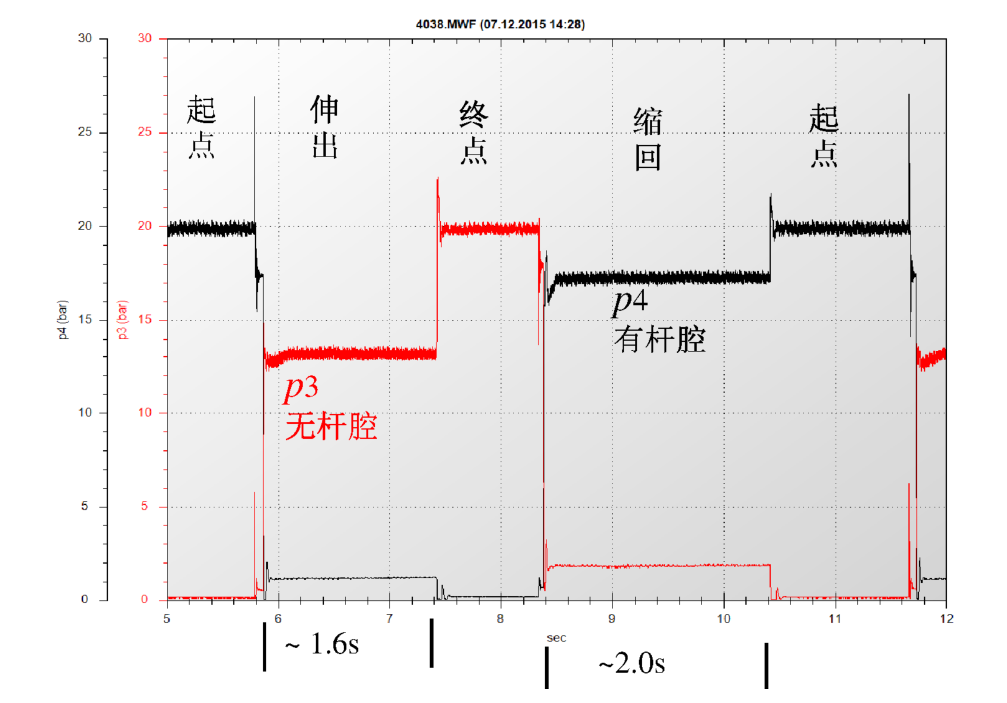

去年筆者在國內一大學的支持配合下，組織該校液壓研究生在一個積木式組裝型試驗臺上搭建實驗回路，使用液壓萬用表進行實驗。
