液壓閥的安裝連接方式

來源：蕪湖贏諾液壓科技有限公司發布時間：2021-10-19 14:37:00 點擊：

1. 1. 管式

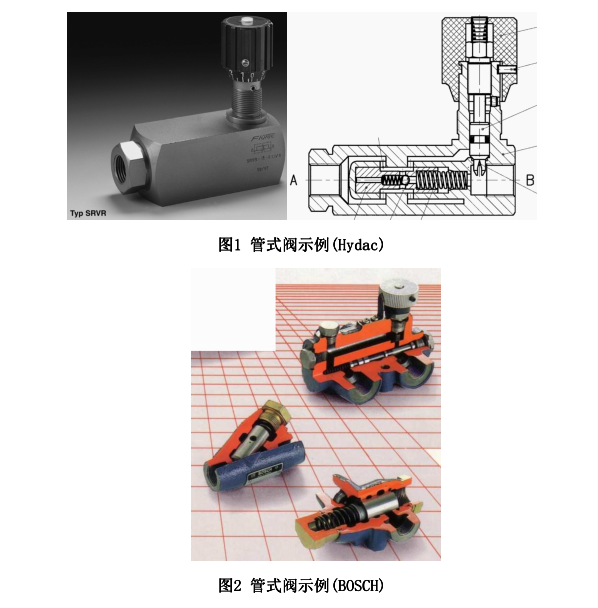

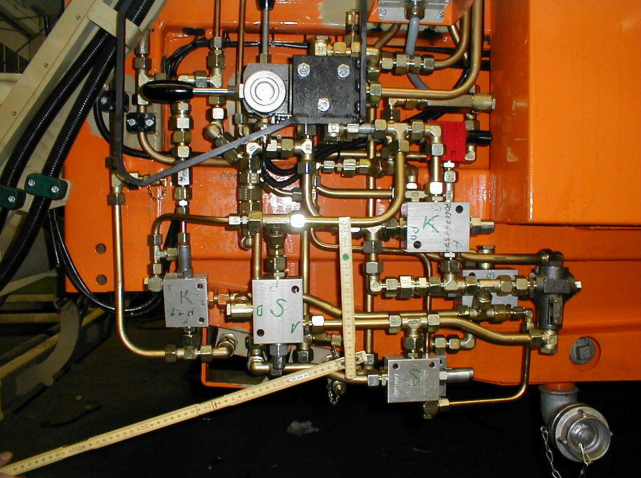

管式閥(line mount valve)的進出油口都帶有內螺紋，通過相連接的管接頭與管道，和其他元件相連。有二通口、三通口、或更多。管式閥是歷史最悠久的一種安裝連接方式的閥，上世紀初起就普遍使用，至今還繼續有使用。管式閥是各種安裝連接方式中唯一的一種獨立完整的閥：接上管接頭和管道就能用，不需要其他任何配件。隨著液壓系統日益復雜，這種安裝方式的弱點就日益凸顯：

1) 元件分散布置，占地大;

2) 可能泄漏的部位多;

3) 裝拆不便。

2 2 . . 片式

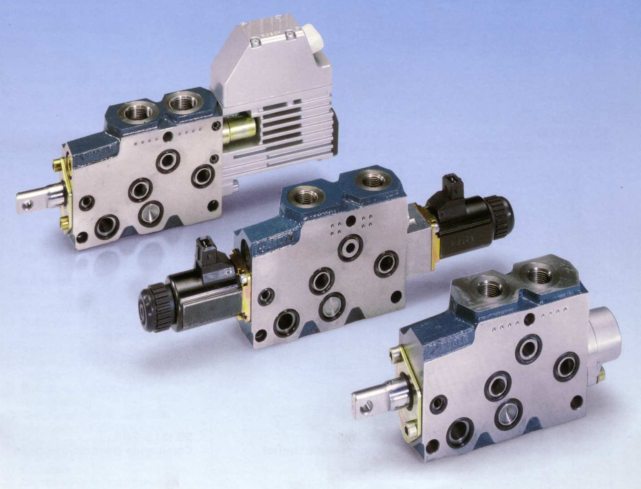

片式閥(sectional valves, multiple section directional valve，multiple flowvalve)，國內普遍稱為多路閥。它是從管式的手動換向閥發展而來的：一個控制片含一個換向閥閥芯，控制一組執行器——液壓缸或液壓馬達。幾乎所有的控制功能都集中在這一片上。一些 不同 控制方式的多路閥片( (B B OSCH) )把各片的進油口P和回油口T的位置做得相同，就可集合在一起，共用P、T(圖5)。多路閥一般都有一通用控制塊：油源塊，也稱主控塊，或頭塊;一般還有一個尾塊。然后通過螺栓緊固在一起。這種安裝連接方式的最大特點就是靈活，需要控制幾組執行器就選幾片。因為共用油源塊，結構也比較緊湊。閥體大多用鑄鐵，也有鋼制的。多路閥從最早的手動發展到今天，已有液控、電磁閥控、電比例閥控、總線控等多種控

制形式。如果電控的可靠性和性價比極大地提高了，附加的作為應急手動就沒有必要了。帶應急手動 、 可通過 區域 總線控制的 電 比例 驅動 多路閥( (R R exroth) )多路閥在行走機械的液壓系統中廣泛使用(圖8)。考慮到操作習慣，這種組裝方式還會存在相當長的時間。

多路閥的弱點：

-片與片之間可能會泄漏。

-因為管道固定在閥體上，因此，要更換某一片閥時，不僅必須松開緊固螺栓，還要拆卸管道。還是較麻煩。這種安裝連接方式開始受到集成塊方式的排擠。有些生產商針對一些大批量的主機，采用一個專門設計的大集成塊來代替多片的組合(圖9)。這就大大減少了可能的泄漏部位，而且總的外形尺寸也可減少。但是，這種技術需要突破以下幾個薄弱環節：

(1)作為集成塊體的鑄件的質量要高。因為只要某一閥孔出現鑄造砂眼，整個集成塊就報廢了。

(2)機加工的穩定性要高。因為只要某一個部位加工超差，同樣必須廢棄整個集成塊。

(3)集成塊的硬度與耐磨性要好。現在集成塊大多采用鑄鐵，而閥桿采用低合金鋼。熱處理后，閥桿一般都比閥塊硬。結果，在使用中，由于污染而引起損傷時，常常是閥塊先于閥桿損傷。而更換整個集成塊的代價，顯然要比更換單片閥貴得多。

3 3 . . 板式

板式閥(subplate valve)：連接管道的油口不是直接做在閥上，而是做在底板上，閥通過螺栓被固定在底板上。因此，更換閥時不必拆卸管道，較之管式或片式要方便得多，可以大大縮短維修時間和費用。板式連接方式更重要的特點是為采用集成塊連接奠定了基石：多個板式閥共用一個連接塊——集成塊(manifold)，相互間的連接通道做在塊內(圖12)?？傮w積就較管式連接小得多。適于較復雜的液壓系統。

3 3 .1 1 集成塊的優點

除了繼承了板式閥的優點——閥通過螺栓固定在集成塊上，因此更換時不必拆卸管道——之外，還由于集成塊減少了連接管道和相應的管接頭，

- 潛在的外泄漏危險減少了;

- 系統所占據的空間和重量降低了;

- 管路的壓力損失減少了，發熱也隨之下降;

- 系統的抗振性增加了，系統工作的可靠性也隨之增加;

- 系統的響應時間可以顯著縮短;

- 裝配時間和費用減少了;

- 集成塊可以不在現場組裝，故障率也可以大大下降;

- 由于使用了集成塊，控制閥相對集中在一起了，這也有利于維修。

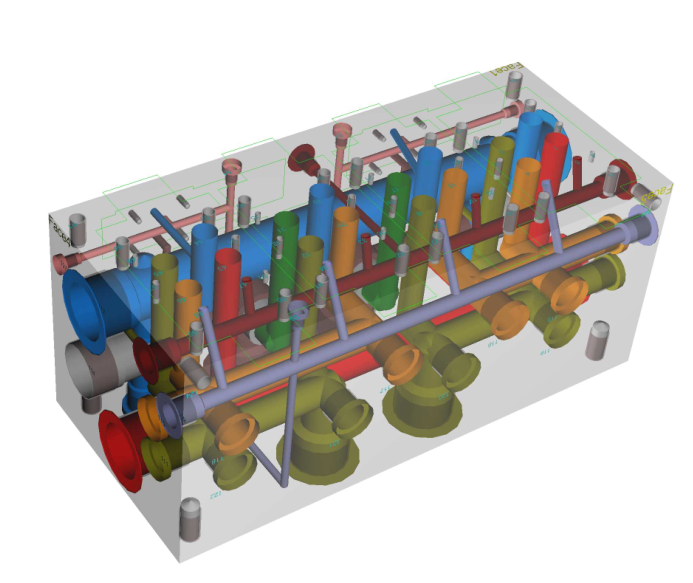

近十年來，由于3D設計軟件和數控加工中心的普遍應用，為復雜集成塊的設計和加工創造了極有利的條件，突破了集成塊設計制造技術的瓶頸，縮短了交貨期，降低了造價?，F(xiàn)在已出現了一些規模甚大的集成塊專業制造廠，年產量達幾千噸。他們在接到用戶提供的回路圖及技術要求后，可以在幾天內完成集成塊的設計，從制造，一直到組裝、調試的全部過程只要幾個星期。這種交鑰匙的方式大大減少了主機廠的設計費用。因此，使用集成塊的安裝連接方式已成為現代液壓系統設計師的首選。

3 3 .2 2 純 板式閥集成塊的弱點

板式閥集成塊利用集成塊的表面安裝閥，集成塊內有僅連接通道，這在復雜系統，有很多閥時，就會遇到兩個問題：

一、集成塊的表面積是隨長度的平方增加的，而塊體的質量卻是隨長度的立方增加。

二、集成塊越大，內部的聯通孔就越長，而鉆深孔的代價也是隨著孔深，不是線性而是拋物線增加的。

4 4 . . 疊加 式

疊加閥(Sandwich valve)是板式閥向高度的延伸、擴展和集成。一般，一疊控制一組執行器。可以實現復雜的功能，又非常靈活，易于更換改變。使用疊加閥，可以在一定程度上緩解純板式閥集成塊遇到的體積大、要加工深孔的問題，但其潛在的泄漏危險卻增加了。

5 5 . . 插裝式

插裝式閥可以看做不穿外衣的閥，因為它們都不帶外殼，必須安裝在一個閥塊或集成塊內，才能工作。由于不穿外衣，功能部分都進入集成塊體內，因此，許多插裝閥可以擠在一個集成塊里，所以非常緊湊。系統越復雜，這個優點就越突出。相對其它安裝連接方式，插裝閥組成的系統是最緊湊的。使用插裝閥的集成塊繼承了板式閥集成塊的所有優點。而且由于緊湊，集成塊的體積和重量、壓力的沿程損失都可進一步下降。由于緊湊、集成塊的體積和重量低、集成度高，就降低了系統的初始成本。而由于泄漏可能性小、壓力損失小、發熱少、可靠性高，整個系統的運營成本也可降低。因此，管式閥、板式閥和疊加閥的應用受到了插裝閥很大的排擠，特別是管式閥和疊加閥。

插裝式(Cartridge)主要有滑入式(Slip-in)和旋入式(Screw-in)這兩類。

5.1 滑入式

滑入式即通常所稱的 蓋板式插裝閥(圖15)，也被稱為二通插裝閥或邏輯閥。它一般都還需要附加先導控制閥才能工作。蓋板式插裝閥由于功能單一，結構相對簡單，容易做得大。因此，在大流量(約大于1000L/min)時無可匹敵。蓋板式二通插裝閥的標準化進展比較順利。只花了三年，就在德國工業標準DIN24342(1979)的基礎上制定了ISO7368(GB2877-81)，對閥孔和與蓋板連接的尺寸作了統一的規定。這樣，不同生產商的插件可以互換。其實，蓋板式插裝閥還有三通式，但由于它的應用比二通式要少得多，因此不太為人所熟悉。

5.2 2 旋 入 式

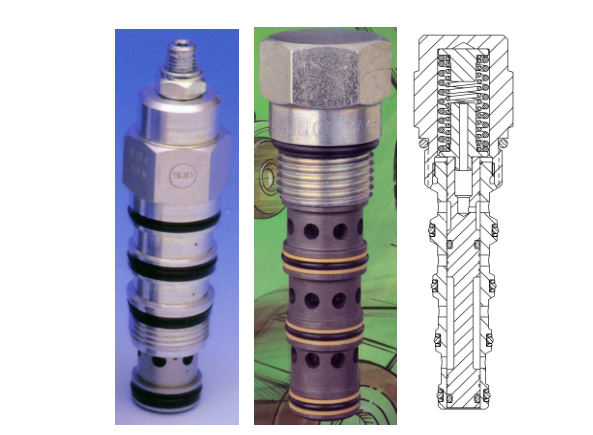

旋入式(screw-in cartridge，或threaded cartridge valve)即螺紋插裝閥。螺紋插裝閥的工作原理與其他形式的閥并無本質差別，只是結構不同，主要元件都是軸向排列。采用螺紋插裝閥集成塊后的連接狀況( ( 德 Zoeller- - Kipper) )由于結構緊湊，幾乎所有的閥都集中在一個集成塊里，所以，在必要時，如果在現場不能確定哪個閥出故障，可以方便地更換整個集成塊，從而縮短現場修理而帶來的停工時間。由于螺紋插裝閥的結構相對簡單、部件加工容易、沒有鑄件、通用件多、互換性強、很容易組合成不同功能的閥、便于大批量生產，因此生產成本比相同功能的板式閥、管式閥低。由于以上這一系列優點，螺紋插裝閥對于現代液壓，特別是行走設備的液壓，已是不可或缺的了。插裝閥除了蓋板式和螺旋式外，美 Pippenger 先生在《Hydraulic CartridgeValveTechnology》(1990 版)一書中還列出了 Insert-Type，也稱 Parts in Body。筆者根據其所舉的實例，譯作 埋入式。埋入式閥完全進入閥塊內部，沒有曝露在閥塊之外的部分。利用自身的螺紋或靠其他元件，如管接頭、卡環擋圈等定位。目前僅見單向閥和二通流量調節閥，應用量也較少。還有一種 螺釘固定式(drop-in，圖 27)?？繋讉€小螺釘固定。結構簡單，成本低。但是，因為小螺釘?shù)目估Ρ绕胀菁y插裝閥閥體上的大螺紋的要低得多，因此，只能承受低壓。裝拆也較麻煩，占據面積大，不緊湊，所以用得不多。

筆者希望在此再次強調：

- 任何分類都是不完善的。因為，在現實中總存在，或者會出現，介于兩類之間的品種。而這非馬非驢有時往往由于吸取了兩類的優點或摒棄了兩類的弱點而特別有生命力。- 分類只是為了梳理現狀，以便于學習，只能作為學習的起點，決非學習的終點。決不能僵化死守分類而阻礙了創新。

6. 6. 現狀 和趨勢

當今大千世界錯綜復雜，液壓系統面對的事情也是如此。沒有哪一種安裝連接方式可以放之四海皆優。鑒于上述技術及經濟的原因，今天，在歐美工業國家，液壓閥的安裝連接方式已大致形成這樣一個格局。

1) 應用插裝閥的集成塊方式已成為首選。Eaton 公司在 2003 年就報告，其增長速度是其他液壓元件的 2-3 倍。根據美 SUN(升旭)公司的市場調研報告，全世界液壓閥的年銷售量約為 30 億 US$，其中，螺紋插裝閥及其集成塊已占四分之一以上。

2) 大流量的系統，流量大致在 300 至 800L/min 以上，主回路采用蓋板式插裝閥。控制回路則由板式閥、疊加閥或螺紋插裝閥構成。

3) 大批量生產的組件，大致每批幾千件以上。往往采用專用閥或?qū)Ｓ瞄y塊，其中也應用一些螺紋插裝閥。

4) 批產量很小的系統，每批才幾件，不知今后還需要幾批時，采用疊加閥也許更經濟，靈活，設計生產周期短。當中的疊加塊也大量應用螺紋插裝閥。

5) 批產量居中的系統，普遍使用專用集成塊。其中，流量小的系統，往往全部使用螺紋插裝閥。流量大一些的采用 ISO 接口的板式換向閥加螺紋插裝閥。

6) 在行走液壓中，由于傳統原因，換向閥還相當普遍地使用片式結構。有手動、液控和電控等。有些即使已采用電控，但還保留手柄，作為故障時的人為應急干預手段。其他控制則采用帶螺紋插裝閥的集成塊。

7) 只能完成單一功能的純管式元件的應用已越來越少了。即使由于種種原因，必須使用管式連接，也往往使用由螺紋插裝閥組成的帶管式接口的閥塊。

8) 板式的流量閥和壓力閥的應用也越來越少了，被做成疊加式的螺紋插裝閥所取代。
